A hydrauliczna maszyna do walcowania blach formuje płaską blachę w zakrzywiony lub cylindryczny kształt, podając płytę pomiędzy obracającymi się rolkami, podczas gdy cylindry hydrauliczne wywierają stały, regulowany nacisk, aby zgiąć materiał w niewielkim stopniu przy każdym przejściu. Rolka górna (lub rolki boczne, w zależności od konstrukcji) jest popychana w dół lub do wewnątrz za pomocą siły hydraulicznej, a nie za pomocą kół zębatych lub śrub, dzięki czemu operator może precyzyjnie dostosować siłę zginania w czasie rzeczywistym i utrzymać ją równomiernie na całej długości płyty.
Na tej zasadzie działa prawie każda maszyna sprzedawana obecnie jako: Maszyna do walcowania blachy stalowej , Hydrauliczna maszyna do gięcia płyt lub 4-rolkowa maszyna do walcowania płyt , niezależnie od tego, czy znajduje się w małym warsztacie metalowym, czy działa jako Maszyna do walcowania blach o dużej wytrzymałości na stoczniowej linii produkcyjnej. W poniższych sekcjach opisano krok po kroku proces, porównano typowe konfiguracje rolek i wyjaśniono, w jaki sposób rodzaj materiału, grubość blachy i układ rolek wpływają na wynik końcowy.
| Funkcja | Maszyna do walcowania płyt 3-rolkowych | 4-rolkowa maszyna do walcowania płyt |
|---|---|---|
| Etap wstępnego gięcia | Często wymaga osobnej przepustki lub urządzenia | Wbudowany w cykl toczenia |
| Wymagane obrócenie talerza | Czasami w projektach asymetrycznych | Rzadko potrzebne |
| Typowy przypadek użycia | Ogólna produkcja warsztatowa | Precyzja i powtarzalność serii produkcyjnych |
Każdy maszyna do walcowania blach niezależnie od liczby rolek, których używa, opiera się na tej samej podstawowej idei: co najmniej trzy punkty styku wypychają płytkę z linii prostej, w kontrolowany sposób zmuszając metal do przekroczenia granicy plastyczności, dzięki czemu przyjmuje on trwałą krzywiznę, a nie odskakuje płasko. W maszynie hydraulicznej siła powodująca to ciśnienie pochodzi z cylindrów napędzanych olejem, a nie ze śruby mechanicznej, dlatego konstrukcje hydrauliczne są zazwyczaj łatwiejsze do dostrojenia w połowie cyklu.
Wyobraź sobie płytę spoczywającą na dwóch dolnych rolkach podtrzymujących, podczas gdy górna rolka dociska się pomiędzy nimi. Gdy płyta jest przesuwana do przodu i do tyłu, górny walec stopniowo opada w małych odstępach, zacieśniając krzywiznę przy każdym przejściu. Cylinder hydrauliczny utrzymujący górną rolkę utrzymuje stałą siłę skierowaną w dół nawet wtedy, gdy opór płyty zmienia się w pobliżu krawędzi, co jest jednym z powodów, dla których systemy hydrauliczne mają tendencję do wytwarzania bardziej równomiernej krzywizny na szerokości płyty niż konfiguracja czysto mechaniczna.
Dodanie czwartej rolki lub przesunięcie rolek bocznych w poziomie zamiast przesuwania tylko górnej rolki w pionie zmienia sposób obsługi krawędzi płyty. Jest to główna różnica techniczna pomiędzy konfiguracjami rolek omówiona w kolejnych sekcjach i bezpośrednio wpływa na to, ile płaskiego, rozwiniętego materiału pozostaje na końcach blachy po uformowaniu.
Typowy Hydrauliczna maszyna do walcowania blach CNC zbudowany jest z dość małego zestawu współpracujących ze sobą części. Zrozumienie działania każdej części znacznie ułatwia przeczytanie arkusza specyfikacji maszyny lub rozwiązywanie problemów z toczeniem w hali produkcyjnej.
Uproszczony układ konstrukcyjny 4-walcowej hydraulicznej maszyny do walcowania płyt, pokazany dla przejrzystości w stylu izometrycznym
Po załadowaniu blachy hydrauliczna maszyna do walcowania blach wykonuje dość spójną sekwencję, niezależnie od tego, czy jest to kompaktowa jednostka warsztatowa, czy duża maszyna do walcowania blach o dużej wytrzymałości obróbka stali konstrukcyjnej.
Na maszynie ręcznej operator ocenia każde przejście na podstawie wzroku i pomiaru odstępu; na Hydrauliczna maszyna do walcowania blach CNC , pozycje rolek i docelowy nacisk są programowane z wyprzedzeniem, więc powtarzające się części wychodzą z mniejszymi różnicami w poszczególnych egzemplarzach.
Większość kupujących szukających informacji o Hydrauliczna maszyna do walcowania płyt kończy się to porównaniem układów z trzema i czterema rolkami, ponieważ oba są powszechnie dostępne i każdy pasuje do innego modelu produkcji.
| Konfiguracja | Jak wygina płytę | Najlepiej nadaje się do |
|---|---|---|
| 2 rolka | Płyta jest wstępnie wyginana na prasie, a następnie owijana wokół napędzanej rolki | Cienka blacha, lekkie wykonanie |
| 3 rolki, asymetryczne | Górna rolka przesuwa się w dół pomiędzy dwoma stałymi dolnymi rolkami | Ogólne prace warsztatowe i naprawcze |
| 3 rolki, podwójne szczypanie | Obydwa dolne walce poruszają się, ściskając i wstępnie zaginając płytę | Produkcja stali średniej wielkości |
| 4 Rolka | Rolki górne i dolne ustawiają się pionowo, rolki boczne poruszają się poziomo | Precyzyjne cylindry, powtarzalna produkcja, zadania na maszynach do walcowania blach o dużej wytrzymałości |
Przykładowa ocena wygody gięcia wstępnego według konfiguracji rolki, skala od 1 do 10, wyższa oznacza mniej wymaganych oddzielnych prac związanych z gięciami wstępnymi
A Maszyna do walcowania blachy stalowej nie ogranicza się do jednego rodzaju metalu. Główną zmienną zmieniającą się w zależności od materiału jest opór, jaki stawia płyta podczas zginania, co z kolei wpływa na liczbę potrzebnych przejść i siłę hydrauliczną, jaką musi wytrzymać maszyna.
Przykładowy względny opór na formowanie według rodzaju materiału, oparty na typowym zachowaniu przy zginaniu walca, a nie na stałym pomiarze
Grubsza płyta wymaga większej średnicy rolki i większej liczby przejść, aby osiągnąć tę samą krzywiznę co cieńszy materiał, ponieważ zewnętrzne włókno grubej płyty musi się dalej rozciągać, aby podążać za zagięciem. Właśnie dlatego maszyna ma pewną ocenę maszyna do walcowania blach capacity podaje zarówno maksymalną grubość, jak i odpowiadającą minimalną średnicę rolki oraz dlaczego przesuwanie płyty w pobliże górnej granicy grubości zwykle oznacza zmniejszenie szybkości podawania i wykonywanie lżejszych, częstszych przejść.
Typowa zależność między grubością blachy ze stali węglowej a przejściami walcowania potrzebnymi do uzyskania stiardowego cylindra, tylko ogólne wytyczne
Jeśli większość pracy odbywa się w pobliżu górnego końca maszyny przystosowanej do pracy na walcarce o maksymalnej grubości blachy, należy spodziewać się dłuższych czasów cykli, ponieważ ostatnie kilka milimetrów wydajności zawsze wymaga większej liczby przejść niż środek zakresu. Kupujący, którzy regularnie walcują grube płyty konstrukcyjne, mają tendencję do dopasowywania rozmiaru do następnej oceny ramy, zamiast używać mniejszej maszyny w jej absolutnym limicie.
Wybór pomiędzy hydraulicznym walcem płytowym a konstrukcją mechaniczną sprowadza się do sposobu wytwarzania i kontrolowania siły zginającej. Maszyny mechaniczne przesuwają górny walec za pomocą napędzanej silnikiem śruby lub zestawu przekładni, co jest proste, ale reguluje się w stałych krokach. Maszyny hydrauliczne wykorzystują ciśnienie oleju, które umożliwia ciągłą, precyzyjną regulację i pozwala systemowi utrzymać ustawioną siłę, nawet jeśli opór płyty zmienia się nieznacznie na jej szerokości.
Porównanie ilustracyjne, ciemniejszy niebieski obszar przedstawia maszyny hydrauliczne, jaśniejszy niebieski obszar przedstawia maszyny mechaniczne, oba w ogólnej 5-punktowej skali
Maszyny hydrauliczne generalnie oferują przewagę w zakresie precyzji sterowania i spójności siły, dlatego dominują Producent maszyn do walcowania blach CNC segment nastawiony na powtarzalną produkcję. Maszyny mechaniczne mogą w dalszym ciągu nadawać się do lżejszych i prostszych prac, w których precyzyjna regulacja ciśnienia ma mniejsze znaczenie. Żaden projekt nie jest uniwersalnie poprawny, właściwy wybór zależy od zakresu grubości blachy, wielkości partii i stopnia automatyzacji wymaganej w procesie pracy.
Ponieważ walcowanie blach przekształca płaski materiał w zakrzywione kształty konstrukcyjne, sprzęt pojawia się wszędzie tam, gdzie warsztat potrzebuje cylindrów, stożków lub sekcji łukowych zamiast płaskich paneli.
| Przemysł | Typowe części walcowane |
|---|---|
| Przemysł stoczniowy | Sekcje kadłuba, zakrzywione poszycie |
| Zbiorniki i zbiorniki ciśnieniowe | Cylindryczne płaszcze, pierścienie zbiorników magazynujących |
| Wieże wiatrowe i użyteczności publicznej | Sekcje wieży o dużej średnicy |
| Budownictwo i architektura | Zakrzywione panele elewacyjne, wsporniki łukowe |
| Ogólna produkcja stali | Sekcje rur, kanały, wsporniki niestandardowe |
W każdym powyższym przypadku maszyna do walcowania blach znajduje się na początku linii produkcyjnej, ponieważ walcowany kształt zwykle musi zostać wykończony, zanim będzie można kontynuować spawanie, powlekanie lub montaż.
Przydatny przewodnik po wyborze maszyny do walcowania blach zaczyna się od części, które faktycznie musisz wyprodukować, a nie od arkusza specyfikacji maszyny. Przeanalizuj poniższe czynniki w podanej kolejności.
| Czynnik | Co sprawdzić |
|---|---|
| Maksymalna grubość blachy | Dopasuj się do swojej najgrubszej regularnej pracy, a nie tylko średniej |
| Szerokość płyty lub długość rolki | Powinien zakrywać najszerszą płytę z pewnym marginesem roboczym |
| Konfiguracja rolki | 3 rolki do prac ogólnych, 4 rolki do mniejszego zginania wstępnego i większej tolerancji |
| Mieszanka materiałów | Stal nierdzewna i stopowa wymaga większej dostępnej siły niż stal miękka |
| System sterowania | Ręczny dla małych nakładów, CNC dla powtarzalnych przebiegów i większej spójności |
| Wielkość partii i powtarzalność | Większa objętość sprzyja hydraulicznemu sterowaniu maszyną do walcowania płyt CNC |
Po zestawieniu tych czynników z planem produkcji znacznie łatwiej jest porównać kompakt Hydrauliczna maszyna do walcowania płyt przeciwko większemu Maszyna do walcowania blach o dużej wytrzymałości na równych warunkach, ponieważ oba są oceniane na podstawie tego samego rzeczywistego nakładu pracy, a nie na podstawie ogólnej specyfikacji broszury.
Rutynowe zwracanie uwagi na te punkty pozwala utrzymać pracę hydraulicznej walcarki do blach w jej tolerancji znamionowej i ogranicza nieplanowane przestoje w okresach intensywnej produkcji.
Dodanie sterowania CNC do hydraulicznej maszyny do walcowania płyt nie zmienia podstawowej zasady gięcia, zmienia natomiast stopień powtarzalności tej zasady w przypadku kolejnych części. W zaprogramowanym cyklu za każdym razem stosowana jest ta sama pozycja walca i sekwencja nacisku, co ma największe znaczenie w przypadku zadań, w przypadku których wymagane są ścisłe tolerancje poszczególnych partii, takich jak płaszcze zbiorników ciśnieniowych lub sekcje wieży, które muszą być równo ustawione na spoinie.
Nantong Pacific CNC Machine Tool Co., Ltd, z siedzibą w Strefie Rozwoju Gospodarczego i Technologicznego Haian, zajmuje się urządzeniami do cięcia, gięcia, walcowania i prasami hydraulicznymi dla klientów z branży stoczniowej, budowlanej, produkcji stali nierdzewnej i branż pokrewnych. jako hydrauliczna maszyna do walcowania blach manufacturer and hydrauliczna maszyna do walcowania blach supplier obsługując rynek krajowy i eksport, firma projektuje i produkuje maszyny seryjne standardowe, a także urządzenia niestandardowe budowane wokół konkretnej linii produkcyjnej. Kupujący porównujący a Producent maszyn do walcowania blach CNC w przypadku nowego lub rozwijającego się zakładu produkcyjnego prosimy o udostępnienie zakresu grubości blachy, szerokości i typowego rozmiaru partii, aby można było dopasować konfigurację do rzeczywistego obciążenia pracą, a nie do ogólnego modelu katalogowego.
Jest to maszyna do formowania metalu, która wygina płaską płytę w zakrzywione lub cylindryczne kształty za pomocą rolek ustawionych i dociśniętych przez cylindry hydrauliczne, zapewniając operatorowi regulowaną, stałą kontrolę nad siłą zginania.
Płyta przechodzi tam i z powrotem pomiędzy obracającymi się rolkami, podczas gdy rolki górne lub boczne stopniowo wywierają większy nacisk przy każdym przejściu, stopniowo zaostrzając krzywiznę, aż do osiągnięcia docelowego kształtu.
Typowe materiały obejmują stal węglową, stal nierdzewną, aluminium i stal stopową, przy czym każdy materiał wymaga innego bilansu siły hydraulicznej i liczby przejść.
Koszt zależy od takich czynników, jak konfiguracja rolki, maksymalna grubość blachy, długość rolki i poziom automatyzacji CNC, dlatego większość kupujących prosi o wycenę dostosowaną do ich własnego rozmiaru blachy i wielkości produkcji.
Wydajność różni się w zależności od rozmiaru ramy maszyny, przy czym lżejsze modele są przystosowane do cieńszych blach, a modele maszyn do walcowania blach o dużej wytrzymałości są zbudowane dla grubszych blach konstrukcyjnych, dlatego maksymalną grubość i długość rolki należy zawsze sprawdzać w odniesieniu do własnego zakresu materiałów.
Zacznij od najgrubszej i najszerszej zwykłej płyty, a następnie dopasuj konfigurację rolki, dostępną siłę hydrauliczną i typ sterowania do typowej wielkości partii, jak opisano w powyższej sekcji przewodnika po wyborze.
Maszyna 3-walcowa zazwyczaj wymaga oddzielnego etapu wstępnego gięcia krawędzi blachy, podczas gdy maszyna 4-walcowa włącza gięcie wstępne do normalnego cyklu za pomocą poziomo regulowanych rolek bocznych, co ogranicza przewracanie się i dodatkową obsługę.
Maszyny hydrauliczne zazwyczaj oferują dokładniejszą, bardziej spójną kontrolę ciśnienia, co odpowiada precyzji i powtarzalności prac produkcyjnych, podczas gdy maszyny mechaniczne mogą nadal stanowić praktyczną opcję w przypadku prostszych zadań o mniejszej objętości.

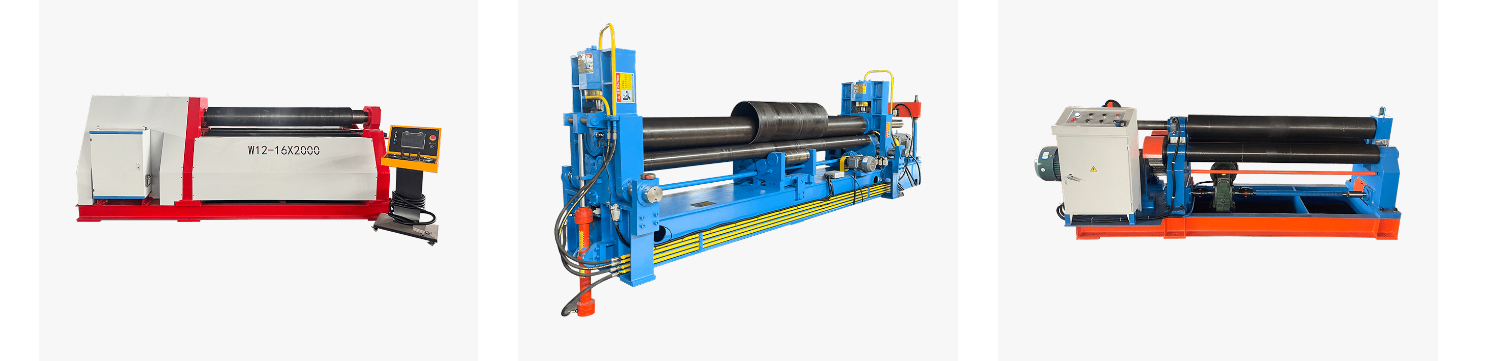

Powiązane produkty
