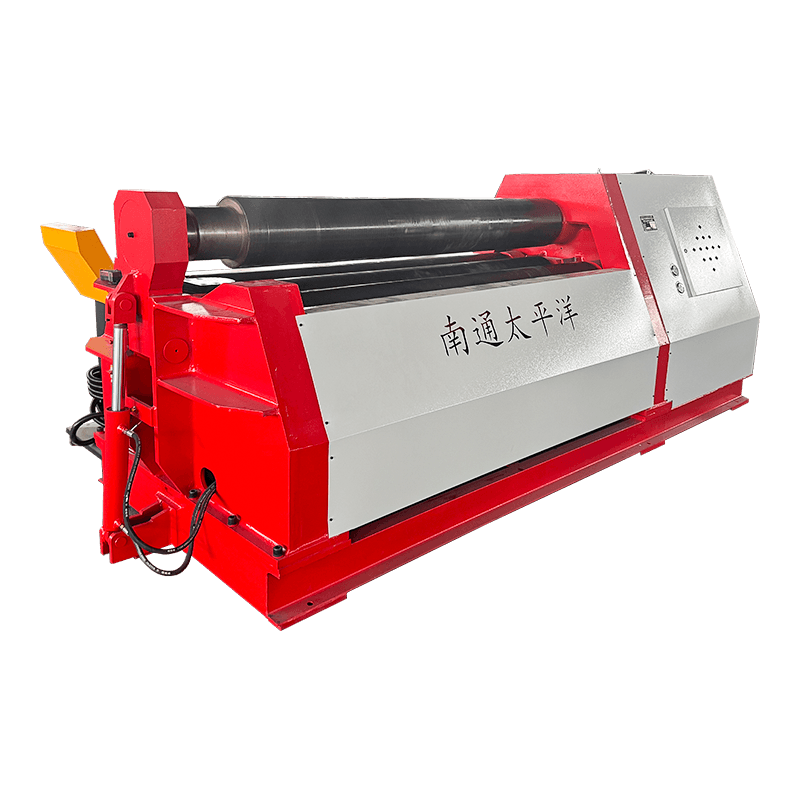

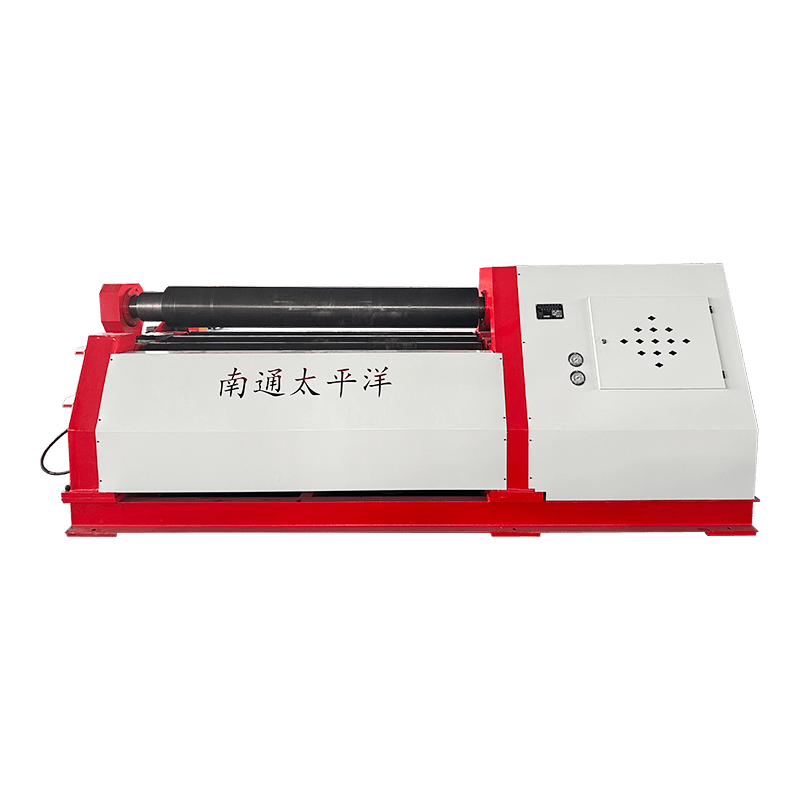

Zwijarka 4-rolkowa serii W12

4-rolkowa walcarka do blachy serii W12 do wysokowydajnego rozwiązania do gięcia blachy, przeznaczona do wstępnego gięcia i walcowania blachy w cylindryczne, stożkowe lub zakrzywione elementy. Szeroko odprowadzane do zbiorników ciśnieniowych, kotłach, urządzeń i urządzeń konstrukcyjnych, maszyna ta integruje wstępne gięcie i formowanie w jednym urządzeniu, eliminując zastosowanie urządzeń dodatkowych.

Struktura i zasada działania
Maszyna przyjmująca cztery role:
Górny wałek jest napędzany, którego ruch pionowy jest sterowany silnikiem elektrycznym, co zapewnia stabilną i wydajną wydajność.
Dolny przykład siły docisku do płyty poprzez cylinder hydrauliczny, wymagany do utrzymania podczas procesu formowania.
Dwa boczne wałki, umieszczone symetrycznie po obu stronach wałka dolnego, poruszające się po nachylonych szynach prowadzących. Napędzane są przez układ mechaniczny, składający się z nakrętek, ślimaków i śrub głównych, sterowanych podparciem bocznym i siłą formującą.
Taka konstrukcja umożliwia wstępne wygięcie obu blach w jednym z zastosowań, co pozwala na straty materiału i uruchomienie w przypadku maszyn trójwalcowych.

Kluczowe funkcje
Formowanie jednoetapowe: Wstępne gięcie i walcowanie można naprawić na tej samej maszynie, oszczędzając czas konserwacji
Pełny napęd hydrauliczny: Płynna praca, wysoka sztywność i niezawodna siła fizyczna
decyzja decyzji: Opcjonalny system CNC do automatycznego sterowania pozycjami rolek, poprawiający powtarzalność
Szeroka kompatybilność materiałowa: Nadaje się do stali węglowej, stali nierdzewnej, aluminium i płyt stopowych
Łatwa obsługa: Przyjazny dla użytkownika panel sterowania z trybami komputerowymi i automatycznymi

Aplikacje
Zbiorniki ciśnieniowe i kotły
Produkcja rur
Produkcja wież wiatrowych i stali konstrukcyjnej
Branża motoryzacyjna i stoczniowa

Zapytanie

Opis produktu

Dane techniczne

Modelka

Grubość
ze zwiniętej płyty
(mm)

Maksymalne wstępne zginanie
Grubość
(mm)

Szerokość
zwinięta kompozycja
(mm)

wydajność płyty
Siła
(Mpa)

Średnica
Górny wał
(mm)

Główny silnik
(KW)

Waga
(KG)

Ogólnie
Wymiary
LXSXW
(mm)

W12-4X1500

1-4

3

1500

245

140

3

1800

2800X900X1100

W12-4X2000

1-4

3

2000

245

160

4

2600

3400X900X1100

W12-6X2000

1-6

5

2000

245

170

4

3200

3600X1100X1350

W12-6X2500

1-6

5

2500

245

190

5.5

3800

4000X1200X1400

W12-8X1500

1-8

6

1500

245

190

5.5

3100

3500X1100X1350

W12-8X2500

2-8

6

2500

245

220

7.5

3800

4300X1300X1600

W12-12X2000

3-12

10

2000

245

240

7.5

4800

3800X1300X1600

W12-12X2500

3-12

10

2500

245

260

11

5200

4350X1450X1700

W12-16X2000

3-16

12

2000

245

260

11

5800

4100X1500X1800

W12-16X2500

3-16

12

2500

245

280

11

7500

4950X1600X1980

W12-16X3000

3-16

12

3000

245

340

15

9500

5600X1800X2100

W12-20X2000

3-20

16

2000

245

280

11

7800

4350X1600X2000

W12-20X2500

3-20

16

2500

245

340

15

9200

5000X1800X2200

W12-25X2000

4-25

20

2000

245

340

15

9400

4350X2000X2500

W12-25X2500

4-25

20

2500

245

380

22

11000

5000X2200X2600

W12-25X3100

4-25

20

3100

245

420

30

16000

6000X2200X2700

Opis i dane techniczne podane w tym katalogu mogą zostać usunięte bez zmiany.

Skontaktuj się z nami, aby uzyskać więcej informacji

Nie wahaj się skontaktować, kiedy nas potrzebujesz!

SUBMIT

O
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other produkty, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Jako profesjonalista China 4 Roller Rolling Bending Machine Manufacturers and W12 Series 4-Rollers Rolling Machine Company, Firma ma teraz możliwość projektowania, rozwijania i wytwarzania standardowych produktów serii oraz niestandardowego sprzętu. Produkty dobrze sprzedają się w całym kraju, duża liczba eksportu do Azji Południowo -Wschodniej, Europy, Stanów Zjednoczonych i Bliskiego Wschodu. Firma obejmuje powierzchnię ponad 20 000 metrów kwadratowych, z grupą inżynierów i techników z bogatą zawodową wiedzą, produkcją i testowaniem jest kompletny. Over the years, has been committed to the research and innovation of forging machine tools, the product sales and after-sales service is sparing no effort, has in Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi 'an and Jiangsu area established a more perfect set of pre-sale, sale, after-sales service in one of the Oddziały, starają się zaspokoić potrzeby klientów krajowych i zagranicznych.


W dzisiejszym świecie pełnym nadziei i możliwości Pacific Machine Tools i nasi klienci idą w parze do wspólnego rozwoju.

Aktualności
Rozszerzenie wiedzy branżowej

1. Wprowadzenie do 4-rolkowa maszyna do gięcia

4-rolkowa maszyna do gięcia, znana również jako 4-rolkowa maszyna do walcowania serii W12, do wysokowydajnego urządzenia do walcowania blachy, szeroko stosowane do formowania kształtów cylindrycznych, łukowych i stożkowych z blachy. Jest przeznaczony w branżach takich jak przemysł stoczniowy, zbiorniki ciśnieniowe, wieże wiatrowe i producenci urządzeń stalowych.

W doświadczeniu z tradycyjnymi maszynami 3-walcowymi, konstrukcja 4-walcowa poprawia wydajność 30%–50% i zmniejszenie strat materiału nawet o 20% , co czyni go preferowanym środkiem do stosowania do stosowania w postaci farmaceutycznej.

Nantong Pacific CNC Machine Tool Co., Ltd jest przedsiębiorstwem przemysłu maszynowego, dostępnym w Strefie Rozwoju Gospodarczego i Technologicznego Haian, gdzie jest miejsce zamieszkania, a wygodny, szybki dostęp do połączenia między przedsiębiorstwami a klientami. Przedsiębiorstwo jest w pełni wyposażone, wyspecjalizowane w produkcji napędów, giętarek, walcarek, pras hydraulicznych, krawarek i innych produktów ogólnych zastosowań w: lekkich, lotnictwie, przemyśle stoczniowym, metalurgii, oprzyrządowaniu, urządzeniach elektrycznych, wyrobach ze stali konstrukcyjnych, rozwiązaniach konstrukcyjnych i konstrukcyjnych. Nasze produkty dobrze sprzedają się zarówno w kraju, jak i za granicą.

2. Zasada działania Maszyna 4-rolkowa W12

(1) Główny układ rozdzielający roleki

Górny walec służy jako główny element, napędzany silnikami hydraulicznymi, które są uruchamiane i obciążane podczas ciągłych operacji walcowania.

(2) Ruch pionowy rolek

Dolny wałek napędowy się pionowo pod hydraulicznym, przekazując siłę poprzez olej hydrauliczny w cylindrze, aby bezpiecznie docisnąć płytę. Dostarcza do rozdzielacza ciśnienia.

(3) System regulacji rolek bocznych

Rolki boczne po obu stronach sterowania, po szynach prowadzących, za pomocą urządzeń śrubowych, ślimakowych i śrubowych, precyzyjną kontrolę krzywizny dla różnych grubości płyt.

Maszyna pozwala wstępne gięcie i walcowanie obudów blach na tym samym sprzęcie , poprawiając produktywność i skracając czas obsługi materiałów.

3. Kluczowe zalety walcarki 4-rolkowej

  1. Wysoka wydajność: Jednorazowe zaciśnięcie kończy walcowanie i wstępne gięcie.
  2. Formowanie precyzyjne: Dokładność sięga ± 0,5 mm dla konstrukcji cylindrycznych.
  3. Zmniejszona praca: Zautomatyzowane ograniczenie konieczności stosowania ręcznego.
  4. Szerokie zastosowanie: Nadaje się do płyt o grubości od 2 mm do 80 mm.
  5. Stabilna wydajność: Synchronizacja hydrauliczna zapewnia połączenie jakości.

4. Przegląd parametrów technicznych

Przedmiot Specyfikacja Korzyści wynikające z wydajnością
Grubość płyty 2–80 mm Szeroki zakres zastosowania
Dokładność toczenia ±0,5 mm Formowanie o wysokiej precyzji
Poprawa wydajności 30%–50% Szybszy cykl produkcyjny
Dane techniczne 4-rolkowej walcarki do blach serii W12

5. Zastosowania przemysłowe

Giętarka 4-walcowa jest szeroko dostępna w:

  • Produkcja zbiorników ciśnieniowych
  • Produkcja wież wiatrowych
  • Przemysł stoczniowy
  • Wykonanie konstrukcji stalowej

6. Często zadawane pytania

P1: Jaka jest główna zaleta konstrukcji 4-rolkowej?

Wstępne gięcie i walcowanie w jednej maszynie, poprawiające wydajność i redukujące straty materiału.

P2: Jaki zakres grubości może być obsłużony?

Może pojawić się warstwa blachy stalowej o grubości od 2 mm do 80 mm, w zależności od modelu wydajności.

P3: Czy dostępne jest sterowanie CNC?

Tak, systemy CNC są kontrolowane i poprawiają precyzję i poziom automatyzacji.
