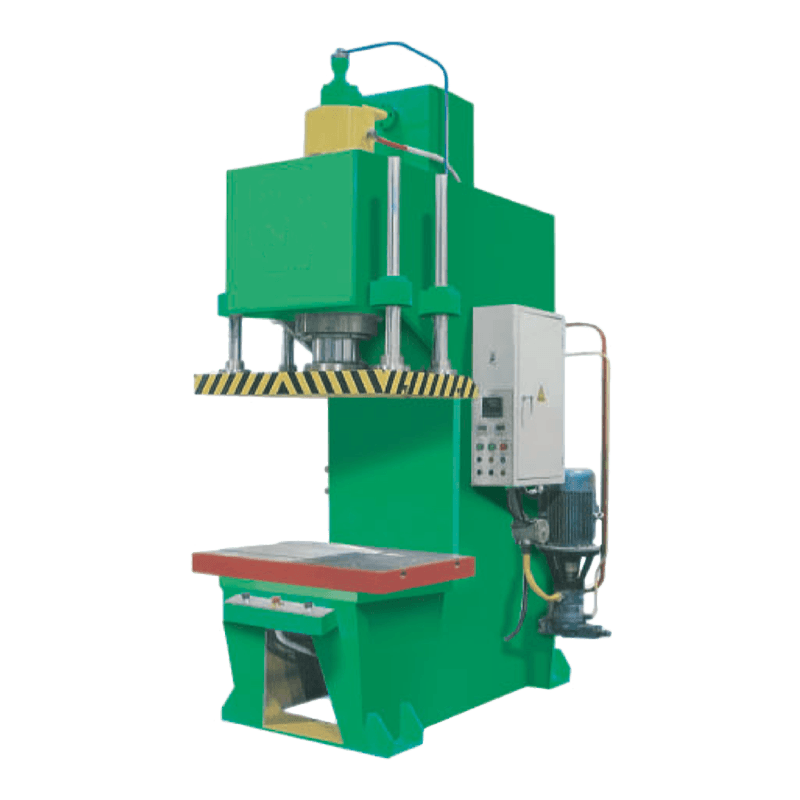

Prasa hydrauliczna jednokolumnowa Y41

Jednokolumnowa prasa hydrauliczna serii Y41 do wszechstronnej maszyny hydraulicznej z ramą C, przeznaczona do prostowania, montażu, formowania i montażu. Prasa ta, szeroko rozpowszechnione w zastosowaniu metalowym, naprawie maszyn i narzędzi, oferującym działanie, dostęp do usług i dostępność w zastosowaniu pośrednich podłączonych.

Charakterystyka wydajności
Sztywna jednokolumnowa rama typu C: W korpusie urządzeń zasilających jednoramienną (jednokolumnową) wyłącznik typu C, wykonaną z grubych płyt stalowych. Po dostawie rama poddawana jest obróbka odpuszczania i użytkowania w celu wyeliminowania naprężeń ręcznych, uruchamiana długoterminowo i z użyciem stałego modułu odwanianego pod ciągłym obciążeniem.


Zintegrowany układ hydrauliczny: Układ hydrauliczny jest całkowicie zamknięty i podłączony do korpusu maszyn, a jego układ jest zainstalowany i podłączony. Taka konstrukcja oszczędza miejsce, spadek oleju i upraszcza konserwację, minimalizujący działanie wstrząsu i płynną pracę.


Elastyczne tryby pracy: Prasa obsługuje wiele trybów pracy, w tym obciążenie ręczne i półautomatyczne, uruchamianie ciśnienia, skoku i prędkość w zależności od różnych przedmiotów obrabianego.


Wysoka precyzja i powtarzalność: Dzięki mechanizmom prowadzącym i dostępnym do sterowaniu prasa Y41 zapewnia dodatkowe znaczenie, dzięki czemu nadaje się do stosowania wyłącznie w sztukach, jak i małych częściach.


Otwarta konstrukcja umożliwiająca łatwy dostęp: Konstrukcja z ramą C zapewnia niezakłócony dostęp do obszaru roboczego, dzięki czemu załadunek, rozładunek i narzędzia są szybkie i wygodne, nawet w przypadku, gdy są to urządzenia końcowe.

Typowe zastosowanie

Prostowanie wałów, prętów i profili
Łożysko, tuleja i tuleja pasowana na wcisk
Gięcie blach, tłoczenie i płytkie formowanie
Nitowanie, tyczenie i montaż mechaniczny
Metalurgia proszków i zagęszczanie materiałów niemetalowych

Zapytanie

Opis produktu

Główne parametry

Dane techniczne

Jednostka

Modelka

Y41-6.3

Y41-10

Y41-16

Y41-25

Y41-40

Y41-63

Y41-100

Y41-160

Y41-200

Y41-315

Y41-400

Y41-500

Y41-630

Y41-800

znamionowe

KN

63

100

160

250

400

630

1000

1600

2000

3150

4000

5000

6300

8000

Maks.hydraul
ciśnienie ic

MPa

8

12.5

20

16

25

25

25

25

25

25

25

25

25

25

Stok zjeżdżalni

mm

250

250

400

400

400

500

600

700

700

800

800

900

900

900

Światło dzienne

mm

400

400

500

630

630

750

800

900

1000

1100

1250

1300

1500

1500

Głębokość istniejąca

mm

200

200

250

350

350

320

400

420

450

460

600

1000

1500

1500

musiał
slajd

Pusty

malejąco

mm/s

80

80

120

100

80

80

80

80

80

80

80

Ściśnięcie

mm/s

18 〜20

18 〜20

18 〜20

18 〜20

18 〜20

18 〜20

15 〜20

10 〜12

10 〜15

8〜10

8〜10

10 〜15

6〜10

5〜8

Wróć

mm/s

55

50

50

75

75

100

100

70

70

60

55

70

60

45

Wymiary stołu

L-R

mm

440

440

500

580

700

710

800

900

900

1500

2000

2500

2500

3000

F-B

mm

380

380

450

570

570

600

700

800

900

900

1200

2000

2000

2400

Wysokość stołu
nad podłogą

mm

700

700

710

710

710

810

800

900

900

900

400

400

400

400

Wymiary
dziura wrzutowa

mm

Φ100

Φ100

Φ100

Moc silnika

KW

3

3

4

5.5

5.5

7.5

7.5

11

15

22

22

2x22

2x22

45

Ogólnie
Wymiary

mm

1000
X850
X1950

1000
X850
X1950

1000
X900
X2000

1200
X1000
X2300

1250
X1200
X2600

1280
X1450
X2750

1400
X1900
X3050

1600
X2200
X3200

1600
X2600
X4200

1800
X3200
X4500

2300
X3900
X5000

4000
X4600
X6000

4300
X4600
X7000

5000
X4800
X7200

Waga

KG

1500

1600

1800

2300

2800

4200

6400

9000

12800

27000

44000

57000

79000

100000

Opis i dane techniczne podane w tym katalogu mogą zostać usunięte bez zmiany.

Skontaktuj się z nami, aby uzyskać więcej informacji

Nie wahaj się skontaktować, kiedy nas potrzebujesz!

SUBMIT

O
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other produkty, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Jako profesjonalista China Prasa hydrauliczna jednokolumnowa Y41 Manufacturers and Prasa hydrauliczna jednokolumnowa Y41 Factory, Firma ma teraz możliwość projektowania, rozwijania i wytwarzania standardowych produktów serii oraz niestandardowego sprzętu. Produkty dobrze sprzedają się w całym kraju, duża liczba eksportu do Azji Południowo -Wschodniej, Europy, Stanów Zjednoczonych i Bliskiego Wschodu. Firma obejmuje powierzchnię ponad 20 000 metrów kwadratowych, z grupą inżynierów i techników z bogatą zawodową wiedzą, produkcją i testowaniem jest kompletny. Over the years, has been committed to the research and innovation of forging machine tools, the product sales and after-sales service is sparing no effort, has in Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi 'an and Jiangsu area established a more perfect set of pre-sale, sale, after-sales service in one of the Oddziały, starają się zaspokoić potrzeby klientów krajowych i zagranicznych.


W dzisiejszym świecie pełnym nadziei i możliwości Pacific Machine Tools i nasi klienci idą w parze do wspólnego rozwoju.

Aktualności
Rozszerzenie wiedzy branżowej

1. Wprowadzenie do Jednokolumnowa prasa hydrauliczna Y41

Jednokolumnowa prasa hydrauliczna Y41 to kompaktowe i rozwiązanie specjalnie dla małych urządzeń i zadań obejmujących precyzyjną obróbkę metalu. Dzięki jednoramiennej konstrukcji typu C zapewnia dostępność i idealnie nadaje się do operacji wykrawania, prostowania i lekkiego formowania.

Maszyna ta jest szeroko rozpowszechniona w środowisku produkcyjnym na małym urządzeniu, gdzie prędkość jest ograniczona, ale precyzja i wykorzystanie są dostępne. Typowa pojemność ciśnieniowa waha się od 10 ton do 200 ton , dzięki czemu można wykorzystać potrzeby użytkowe.

Nantong Pacific CNC Machine Tool Co., Ltd jest przedsiębiorstwem przemysłu maszynowego, dostępnym w Strefie Rozwoju Gospodarczego i Technologicznego Haian, gdzie jest miejsce zamieszkania, a wygodny, szybki dostęp do połączenia między przedsiębiorstwami a klientami. Przedsiębiorstwo jest w pełni wyposażone, wyspecjalizowane w produkcji napędów, giętarek, walcarek, pras hydraulicznych, krawarek i innych produktów ogólnych zastosowań w: lekkich, lotnictwie, przemyśle stoczniowym, metalurgii, oprzyrządowaniu, urządzeniach elektrycznych, wyrobach ze stali konstrukcyjnych, rozwiązaniach konstrukcyjnych i konstrukcyjnych. Nasze produkty dobrze sprzedają się zarówno w kraju, jak i za granicą.

Jako profesjonalni producenci jednokolumnowych pras hydraulicznych Y41 w Chinach i fabryka jednokolumnowych pras hydraulicznych Y41, firma zapewnia standardowe, jak i standardowe rozwiązania spełniające różne wymagania przemysłowe.

2. Charakterystyka wydajności prasy Y41

(1) Konstrukcja z dodatkowym ramieniem typu C

Otwarta konstrukcja typu pozwala na łatwy załadunek i rozładunek detali, poprawiając wydajność operacyjną nawet o 25% zamknięte do maszyny z zamkniętą ramą.

(2) Spawany korpus stalowy poddany obróbce cieplnej

Korpus wykonany jest ze spawanej konstrukcji stalowej i poddawany jest obróbce odpuszczania i starzenia, aby zapewnić długoterminową produkcję bez deformacji.

(3) Zintegrowany układ hydrauliczny

Układ hydrauliczny jest podłączony do wnętrza obudowy maszyny, co zapewnia przestrzeń oraz zapewnia bezpieczeństwo i wygodę konserwacji.

3. Zalety zastosowania w małych warsztatach

  • Zwarta konstrukcja wyłącznika do przestrzeni warsztatowej
  • Łatwa obsługa, która jest obowiązkiem przeszkolenia operatora
  • Ekonomiczne rozwiązanie do produkcji na małą skalę
  • Wysoka precyzja operacji wykrawania i selekcji

W możliwych do stosowania małych warsztatach z maszyn Y41 odnotowały skrócenie czasu produkcji o około 18%–30% dzięki zastosowaniu efektywnej wydajności pracy.

4. Przegląd parametrów technicznych

Przedmiot Specyfikacja Korzyści
Siła działania 10–200 ton Elastyczny do małych i średnich zadań
Struktura Pojedyncza kolumna typu C Łatwa obsługa i dostępność
Układ hydrauliczny Wewnętrzny udostępniany typ Oszczędność miejsca i bezpieczna obsługa
Dane techniczne jednokolumnowej prasy naciskowej Y41

5. Typowe zastosowanie

Prasa hydrauliczna Y41 jest szeroko rozpowszechniona w:

  • Małe warsztaty finał metalu
  • Konserwacja i naprawa części samochodowej
  • Prasowanie elementów elektrycznych
  • Produkcja narzędzi sprzętowych

6. Często zadawane pytania

P1: Jaka jest główna zaleta jednokolumnowej prasy naciskj Y41?

Jego zwarta konstrukcja i rozwiązanie dostępne, że można zastosować do małych narzędzi o zasięgu i dostępnych zastosowaniach technicznych.

P2: Czy maszyna nadaje się do wykorzystania w produkcji?

Dostępność jest szeroka do zastosowań lekkich i średnich, w zakresie udźwigu 10–200 ton.

P3: Jak długi jest okres użytkowania?

Przy prawidłowej konserwacji maszyny może być niezawodnie przez ponad 10 lat dzięki konstrukcji działającej, działającej cieplnej.
